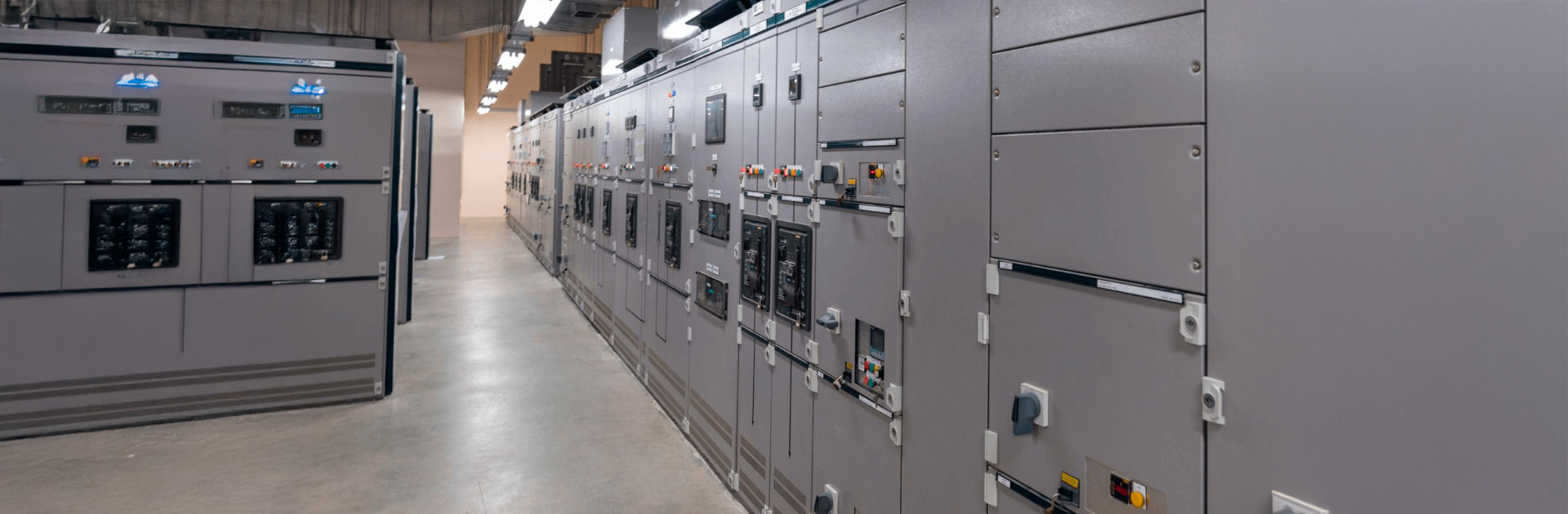

Nos bastidores das operações industriais, existe uma peça-chave que desempenha um papel fundamental na distribuição e controle de energia elétrica: o painel elétrico industrial.

Neste artigo, exploraremos em detalhes tudo sobre essa peça. Continue a leitura e confira:

- O que é o painel elétrico industrial?

- Diferença entre painel e quadro elétrico

- O que é a montagem de painéis elétricos e sua importância?

- Como garantir a segurança em um painel elétrico industrial



O que é o painel elétrico industrial?

O painel elétrico industrial é o centro nervoso da distribuição de energia em ambientes industriais. Ele libera e controla a energia elétrica, assegurando que cada máquina, equipamento e sistema receba a quantidade certa de energia.

Além disso, atua como um ponto central para monitorar, proteger e isolar circuitos, garantindo a eficiência e a segurança das operações.



Quais são os tipos de painéis elétricos?

Os painéis elétricos industriais são altamente versáteis e se adaptam às necessidades específicas de cada instalação.

Existem diversos tipos, incluindo painéis de distribuição, painéis de comando, painéis de controle de processo e painéis de automação.

Cada tipo é projetado para atender a funções específicas, desde a distribuição de energia até a supervisão precisa de processos industriais.

Ao abordarmos os diferentes tipos de painéis elétricos industriais e suas aplicações, percebemos como esse equipamento desempenha um papel essencial na eficiência e segurança das operações industriais.



1. Quadro geral de baixa tensão (QGBT)

O QGBT é amplamente utilizado em instalações devido à sua capacidade de distribuir energia em baixa tensão

Ele é responsável por distribuir a energia pelos espaços do imóvel, encontrando aplicações em uma variedade de ambientes, como residências, centros comerciais e hospitais.



2. Centro de controle de motores (CCM)

O CCM é uma configuração que permite a partida de vários motores de maneira coordenada

Compartimentado e equipado com dispositivos de controle do motor, é usado para acionar motores de corrente alternada trifásicos em diferentes faixas de tensão.

A utilização de contatores a vácuo e compartimentos separados assegura o controle eficaz dos motores.



3. Painel elétrico de comando e controle

O painel elétrico de comando e controle tem a função de coordenar máquinas e equipamentos

Equipado com chaves eletrônicas, inversores e dispositivos de entrada de sinais, ele possibilita o controle preciso de dispositivos eletrônicos.



4. Painel elétrico industrial de distribuição

O painel de distribuição desempenha um papel crucial ao abrigar fusíveis, disjuntores e unidades de proteção

Ele distribui a energia para circuitos individuais ou pontos de consumo, protegendo-os por meio de disjuntores adequados.

Esse tipo de painel encontra uso em ambientes residenciais, comerciais e industriais, garantindo a proteção e evitando interrupções na distribuição de energia.



5. Painel para acionamentos

Semelhante ao CCM, o painel elétrico para acionamentos emprega conversores CC/CC, CC/CA ou CA/CC para controlar motores elétricos

Esses conversores desempenham papéis específicos, como ampliar ou reduzir a corrente contínua, converter corrente contínua em alternada com controle preciso e fornecer tensão contínua a partir de corrente alternada.

Esse tipo de painel é essencial para controle de processos em áreas como ar condicionado, linhas automotivas e controle de bombas.



Conhecer esses tipos é fundamental para garantir a eficiência operacional e a segurança em instalações industriais.

Cada modelo tem um papel crucial, seja distribuindo energia de maneira segura ou controlando processos automatizados.

Ao seguir as normas e regulamentações pertinentes, as indústrias podem implementar esses painéis de forma confiável e eficaz.



Diferença entre painel e quadro elétrico

Embora os termos "painel" e "quadro" elétrico sejam frequentemente usados de forma intercambiável, eles têm distinções importantes.

Um quadro elétrico é a estrutura que abriga os componentes elétricos, como disjuntores e fusíveis.

Já o painel elétrico industrial é uma construção mais abrangente, englobando não apenas a infraestrutura física, mas também os componentes de controle, automação e medição.

Leia também: Prontuário de instalações elétricas (PIE): o que é e qual a sua importância



O que é a montagem de painéis elétricos e sua importância?

A montagem de painéis elétricos industriais é um processo que requer cuidado e expertise técnica.

Envolve a criação de uma configuração precisa e bem organizada que abrigará os componentes elétricos essenciais para o funcionamento seguro e eficiente de instalações industriais.

Esse processo é um passo determinante para garantir o desempenho adequado do sistema elétrico como um todo.

A precisão na montagem não apenas assegura o funcionamento sem falhas dos equipamentos, mas também desempenha papel fundamental na proteção de trabalhadores, prevenção de acidentes e manutenção da integridade do sistema elétrico.

Normas e regulamentos trazem diretrizes para a montagem de painéis elétricos industriais, especialmente quando se trata de segurança elétrica.

As normas regulamentadoras (NRs) emitidas pelo Ministério do Trabalho e Emprego no Brasil, como a NR 10 e a NR 12, visam garantir a segurança dos trabalhadores envolvidos na montagem, operação e manutenção de sistemas elétricos industriais.

A NR 10 (Segurança em instalações e serviços em eletricidade), por exemplo, aborda questões relacionadas à instalação elétrica em geral, definindo procedimentos seguros para a realização de trabalhos em sistemas elétricos.

Já a NR 12 (Segurança no trabalho em máquinas e equipamentos) foca na segurança em máquinas e equipamentos, estabelecendo critérios para a prevenção de acidentes durante o manuseio e operação desses componentes.

Além das normas regulamentadoras, existem padrões técnicos internacionais, como a IEC 61439, que oferece diretrizes detalhadas para o projeto e montagem de painéis elétricos, incluindo requisitos para isolamento, proteção contra curto-circuitos e dispositivos de segurança.

Portanto, a montagem de painéis elétricos industriais é um processo que exige precisão técnica e conformidade com as normas aplicáveis.

Ao seguir rigorosamente essas diretrizes, as empresas podem garantir que seus sistemas elétricos operem com segurança, confiabilidade e eficiência, protegendo tanto seus ativos quanto as pessoas envolvidas nas operações industriais.



Como garantir a segurança em um painel elétrico industrial

A segurança é uma preocupação primordial quando se trata de operações industriais. Painéis elétricos mal projetados, montados ou mantidos podem apresentar riscos significativos.

É aqui que entra a Tagout, oferecendo soluções de alta qualidade para garantir a segurança operacional.

Através de produtos especializados, como dispositivos de bloqueio e etiquetas de advertência, é possível isolar eficazmente circuitos elétricos, prevenindo acidentes e protegendo os trabalhadores.

Além disso, com o software Tagout é possível não só controlar todo o processo de bloqueio e etiquetagem na nuvem, como também gerenciar mapas, fluxos e equipamentos em um só lugar.

O painel elétrico industrial desempenha um papel crucial na operação eficiente e segura de instalações industriais. A complexidade, variedade de tipos e sua importância na distribuição de energia são fatores que o torna elemento essencial para uma ampla gama de aplicações.

Ao entender suas características e benefícios é possível tomar decisões informadas na escolha e implementação desses sistemas.

Lembre-se sempre de priorizar a segurança, e a Tagout Bloqueio e Etiquetagem está pronta para auxiliar nesse aspecto.
